Modelowanie parametryczne
CAD W PRAKTYCE / 02Utwórz model parametryczny online i zmieniaj go bez rysowania od nowa
Poznaj wiązania szkicu, wyciągnięcie 10 mm i zmianę szerokości z 40 na 50 mm. Bezpłatne ćwiczenie CAD z plikami źródłowymi i kontrolą objętości.
Krótka odpowiedź
Model parametryczny przechowuje wymiary i relacje, nie tylko końcowy kształt. W ćwiczeniu szkic 40 × 30 mm jest wyciągnięty na 10 mm; zmiana szerokości na 50 mm przebudowuje bryłę bez rysowania od nowa.
01Wiązania określają relacje, wymiary określają rozmiar.
02Po zmianie sprawdź geometrię i objętość.
03Zachowaj .solidcraft, aby utrzymać edytowalną historię.
Autorami są opiekunowie solidcraft.online, który prowadzi edytor społeczności i opcjonalne usługi chmurowe. Niezależnie od twórców projektu źródłowego SolidCraft. O poradniku i jego zakresie.
Zacznij od wyniku, który możesz sprawdzić
Otwórz ćwiczenie na komputerze z myszą. Bryła 40 × 30 × 10 mm powinna mieć 12 000 mm³. Zachowaj bieżącą pracę przed zastąpieniem. Celem jest kontrolowana zmiana, a nie poznanie wszystkich funkcji naraz.
Szkicuj względem początku układu

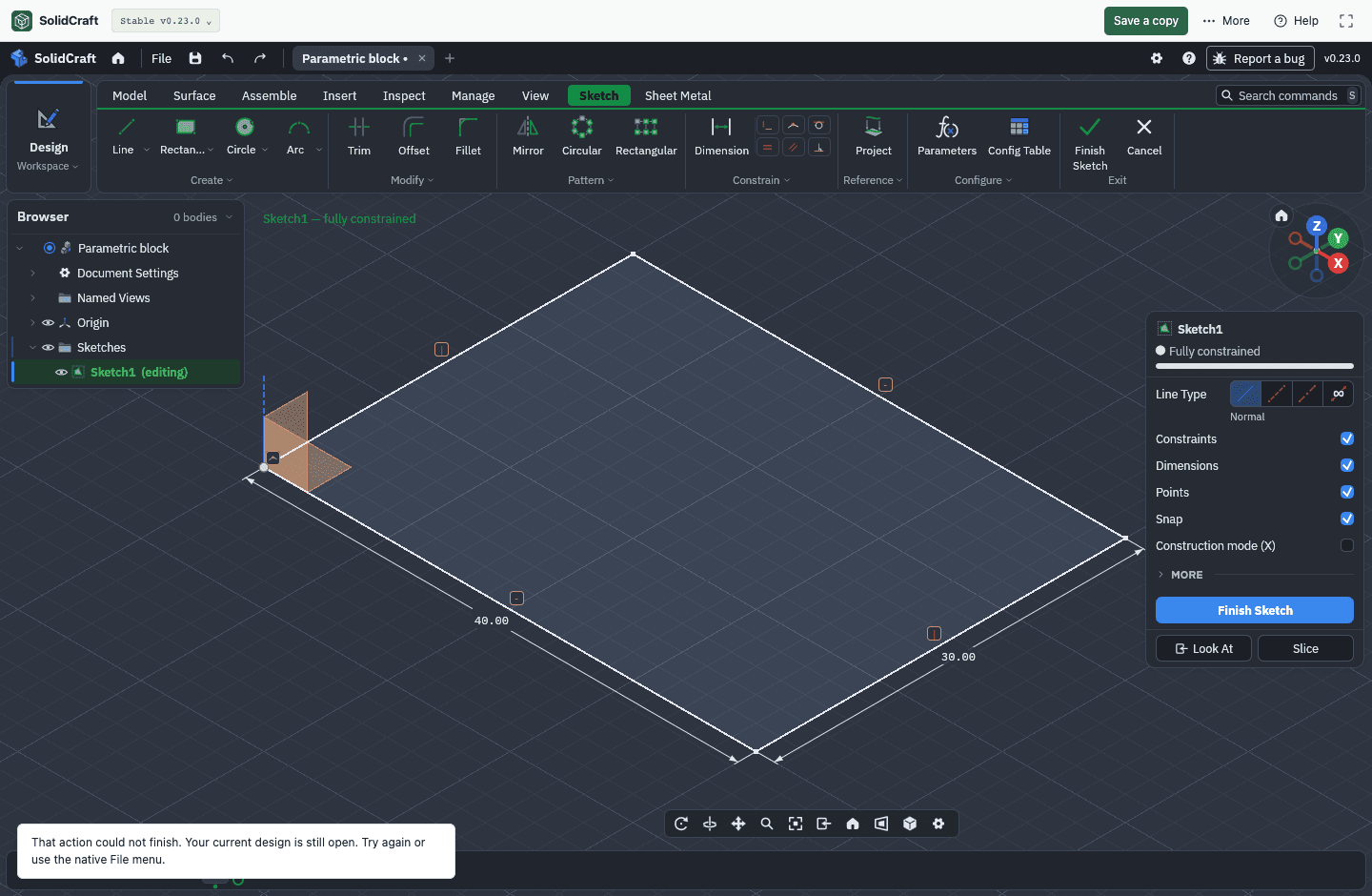

W Create Sketch wybierz XY i narysuj zamknięty prostokąt zwykłą geometrią. Wiązaniami i wymiarami określ położenie i rozmiar. Przybliżony rysunek nie gwarantuje kształtu po zmianie. Początek układu pomaga uniknąć przesunięć.
Wymiary sterujące geometrią
Ustaw szerokość 40 mm i głębokość 30 mm. Sprawdź, czy wymiar steruje właściwą krawędzią i czy wiązania zachowują prostokąt. Wymiar referencyjny nie jest tym samym co parametr sterujący. W polach ćwiczenia używaj kropki: 12.5 mm, nawet jeśli arkusz używa przecinka.
Wyciągnij, zmień i sprawdź przebudowę
Zakończ szkic i użyj Extrude: 10 mm w jednym kierunku, New Body. W panelu ćwiczenia zmień szerokość na 50 mm. Przy pozostałych wymiarach 30 × 10 mm objętość wynosi 15 000 mm³. Sprawdź cofanie i ponawianie oraz operacje zależne, nie tylko wygląd.
Zapisz plik, który zmienisz jutro
Zapis w przeglądarce zachowuje lokalną kopię, nie aktualizuje wcześniejszego pobrania. Pobierz bieżący .solidcraft, otwórz i sprawdź bryłę oraz historię. STL służy siatkom, STEP wymianie geometrii. Żaden nie zastępuje kopii źródłowej. Czyszczenie przeglądarki może usunąć zapisane tylko tam projekty.
Zachowaj edytowalny oryginał
Pliki do ćwiczenia
Częste pytania
Zanim przejdziesz dalej
Dlaczego profil nie daje się wyciągnąć?
Sprawdź zamknięcie konturu, zakończenie szkicu i zwykłą geometrię. Sprawdź wybrany profil i komunikat edytora. Geometria konstrukcyjna nie tworzy bryły.
Czy zmiana wymiaru zmienia cały model?
Skutek zależy od wiązań i zależności. Po przebudowie sprawdź dalsze operacje, otwory i zaokrąglenia; popraw błędy przed eksportem.
