치수 하나를 바꾸면 형상도 바뀝니다: 웹 CAD로 배우는 파라메트릭 설계

복잡한 형상보다 계산 가능한 예제로 시작합니다

마우스가 있는 데스크톱 브라우저에서 SolidCraft Online을 열고 앱이 준비될 때까지 기다립니다. 밀리미터 단위의 새 설계를 만드세요. 기존 작업이 열려 있다면 먼저 다운로드합니다. 검증 환경은 macOS, WebGL2와 영문 v0.23.0이며 휴대전화의 정밀 조작까지 시험한 것은 아닙니다.

단순한 블록은 오류를 찾는 기준이 됩니다. 너비를 10 mm 늘려도 깊이 30 mm와 높이 10 mm가 유지되면 부피 차이는 3,000 mm³여야 합니다. 겉모습이 조금 넓어졌다는 인상보다 독립적으로 계산한 수치가 더 명확한 확인 방법입니다.

• 웹 CAD 편집기 열기

[online]

1. 직사각형의 첫 꼭짓점을 원점에 구속하세요

Create Sketch를 선택하고 원점 평면 XY를 지정합니다. 스케치에서 2-Point Rectangle, 기본 단축키 R을 사용하세요. 첫 점을 원점에 일치시키고 반대 점은 X/Y 양의 방향에 둡니다. 단지 원점 근처에 놓인 것과 일치 구속이 생긴 것은 다릅니다.

직사각형의 수평·수직·일치 관계는 모양을 유지합니다. 원점과의 관계는 전체 위치를 정합니다. 너비와 깊이 치수만 넣으면 크기는 정해져도 통째로 움직일 수 있습니다. 남은 자유도를 없애려고 모든 선을 임의로 고정하기보다 필요한 설계 관계가 무엇인지 확인하세요.

윤곽선은 일반 스케치 형상으로 유지합니다. Construction, 기본 단축키 X는 참고용 보조 형상이므로 돌출할 영역을 만들지 않습니다. 선 네 개가 보이더라도 끝점 사이가 벌어져 있거나 일부가 보조선이면 닫힌 프로파일이 아닐 수 있습니다.

[sketching]

2. 40 mm와 30 mm를 입력하고 참조 치수를 구분하세요

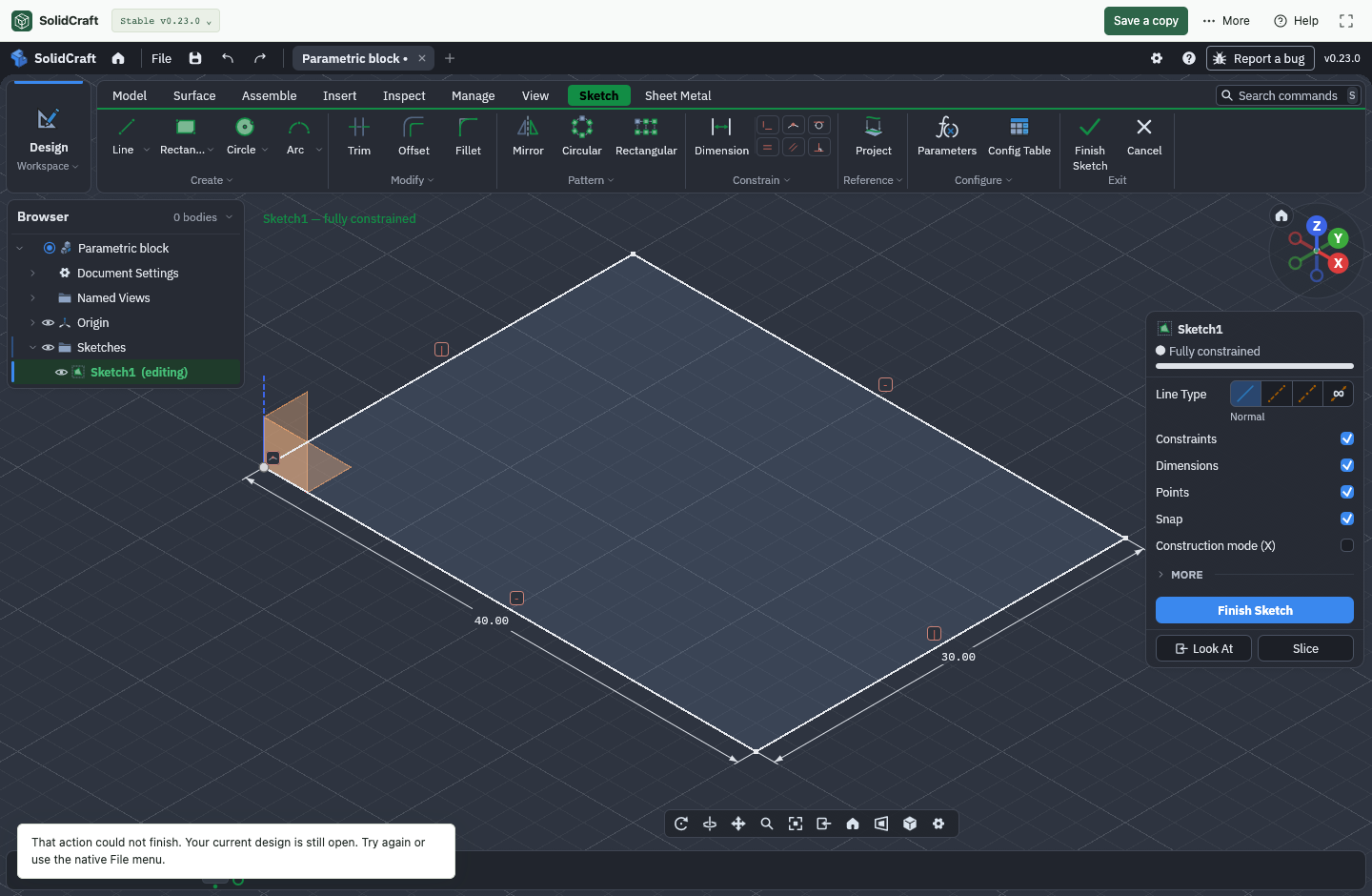

Sketch Dimension 또는 D를 누르고 수평 변에 40 mm, 수직 변에 30 mm를 입력합니다. 단위를 함께 쓰면 문서 설정이 예상과 달라도 의미가 분명합니다. 직사각형 관계로 반대편 길이는 이미 정해지므로 같은 길이 치수를 중복해서 추가할 필요가 없습니다.

구동 치수는 해석기에 값을 전달해 형상을 바꿉니다. 참조 치수는 다른 구속으로 정해진 값을 읽어 보여 줍니다. v0.23.0의 대화형 도구는 이미 결정된 치수를 새로 추가하면 괄호로 표시된 참조 치수로 만듭니다. 이 값은 직접 편집할 수 없으므로 원래 구동 치수를 찾아 수정해야 합니다.

이번 예제는 자동 생성되는 치수 매개변수만으로 충분합니다. 별도 사용자 매개변수 표를 만들 필요는 없습니다. 구속이 거부되면 이미 크기를 정한 관계가 무엇인지 먼저 살펴보세요.

[sketching][controls]

3. 돌출한 뒤 원래 스케치의 치수만 바꾸세요

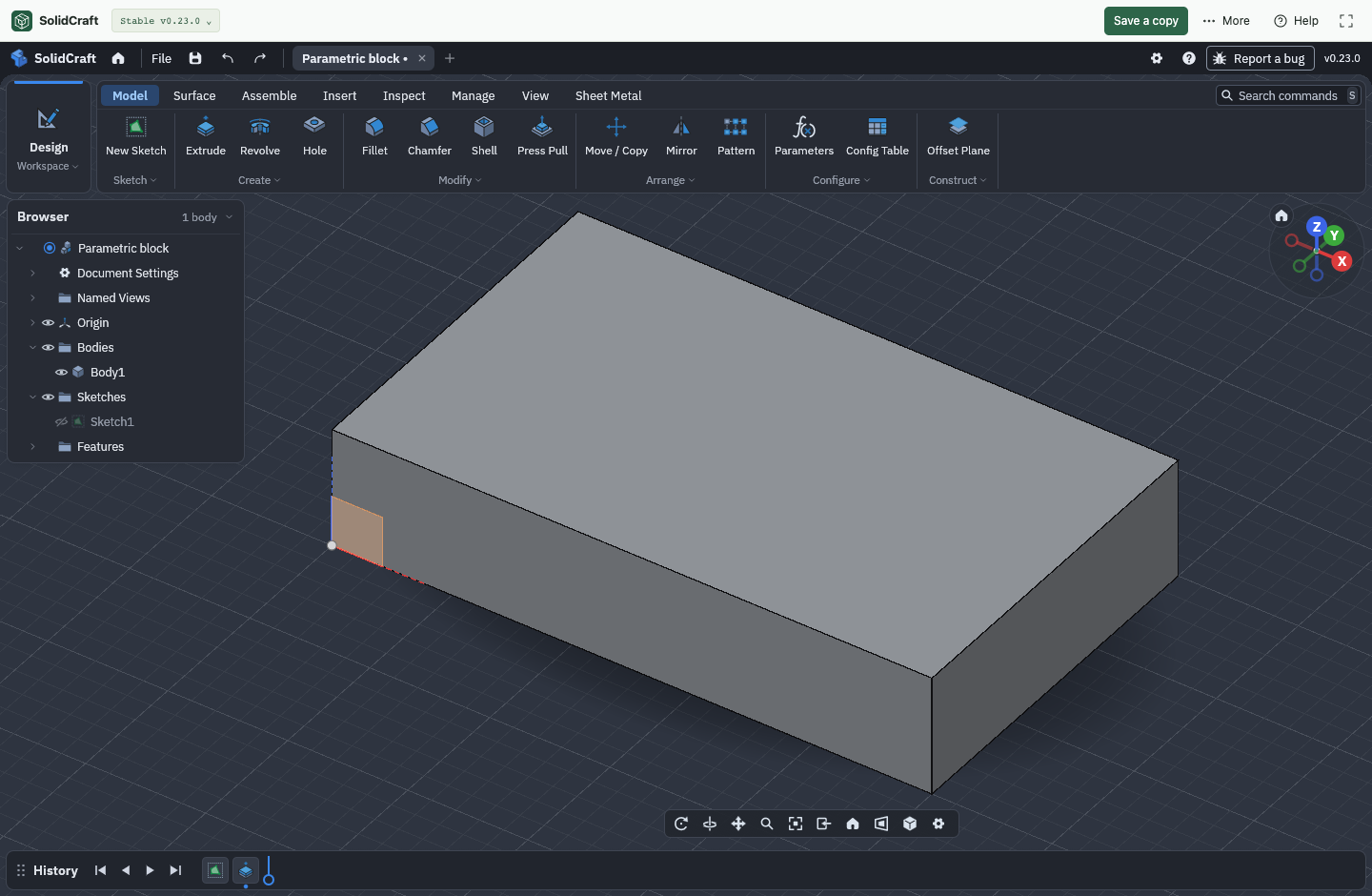

Finish Sketch로 스케치를 끝내고 Extrude를 선택합니다. 채워진 직사각형 프로파일에 한쪽 방향 10 mm, New Body를 지정합니다. 확인 후 회전해 보고 솔리드가 하나인지, 기록에 스케치와 돌출이 있는지 확인하세요. 처음 부피는 12,000 mm³입니다.

기록에서 기존 스케치를 편집하고 가로 40 mm 치수 문자를 두 번 클릭합니다. 50 mm로 교체해 확정한 뒤 스케치를 종료합니다. 높이는 돌출에서 정한 10 mm, 깊이는 나머지 스케치 치수 30 mm로 남아야 합니다. 새 직사각형을 만들거나 메시 전체를 확대하는 작업과 구분하세요.

실행 취소와 다시 실행으로 두 상태를 비교할 수 있습니다. 스케치 모드 진입과 종료도 기록 단계가 될 수 있으므로 단축키를 몇 번 눌렀는지만 세지 말고 치수와 부피를 보세요. 도움말 패널의 너비 입력칸은 준비된 모델을 수정하는 별도 지름길이며 빈 스케치를 직접 만든 증거는 아닙니다.

4. 다운로드한 원본을 새로 열어 확인하세요

사이트 도구 모음의 Download 또는 File → Download design으로 현재 .solidcraft 파일을 받습니다. 처음 파일과 수정 파일의 이름을 구분하세요. 온라인 페이지의 원본 파일 선택기로 수정본을 열어 솔리드 하나, 스케치, 돌출과 치수를 확인합니다. 열려 있는 탭의 형상만 보는 것으로는 다운로드를 검증할 수 없습니다.

일반 저장 방식은 브라우저마다 다릅니다. Chrome, Edge, Opera는 권한을 받은 로컬 파일에 다시 쓸 수 있습니다. Firefox와 Safari의 일반 저장은 브라우저 내부 저장 공간을 사용합니다. Download design은 별도 사본을 받는 방법이고, 자동 복구 데이터는 계속 브라우저에 남으므로 사이트 데이터를 지우면 없어질 수 있습니다.

예제는 v0.23.0의 형식 37을 사용합니다. 이전 비상용 편집기는 이 형식을 열 수 없습니다. 이후 버전으로 파일을 갱신하기 전에는 손대지 않은 원본을 남겨 두세요. STL은 슬라이서에 형상을 전달하는 데 쓸 수 있지만 이번 스케치 치수와 피처 기록을 보관하지는 않습니다.
