01사각형 / 치수 / 돌출
파라메트릭 블록: 스케치 치수 바꾸기
40 × 30 × 10 mm
사각형 하나, 치수 두 개, 돌출 한 번으로 만든 모델입니다. 너비를 40 mm에서 50 mm로 바꾸고 솔리드가 다시 생성되는 모습을 확인하세요.
이렇게 해 보세요: 실습 패널에서 너비를 50 mm로 바꾸세요. 다른 치수가 같으면 부피는 15,000 mm³가 됩니다. 실행 취소로 두 크기를 비교해 보세요.
확인된 부피 12,000 mm³
무료 오픈소스 브라우저 CAD
SolidCraft Online: 설치 없이 시작하는 무료 3D CAD
브라우저에서 스케치에 치수를 지정하고 수정 가능한 3D 부품을 만드세요. 설치와 회원가입 없이 파라메트릭 CAD를 체험하고 원본 백업을 내 기기에 보관할 수 있습니다.
실행 준비 완료 · 처음 실행할 때 CAD 앱을 다운로드합니다
정밀한 모델링에는 PC 브라우저와 마우스를 권장합니다. 튜토리얼과 실습 설명은 휴대전화에서도 읽을 수 있습니다.

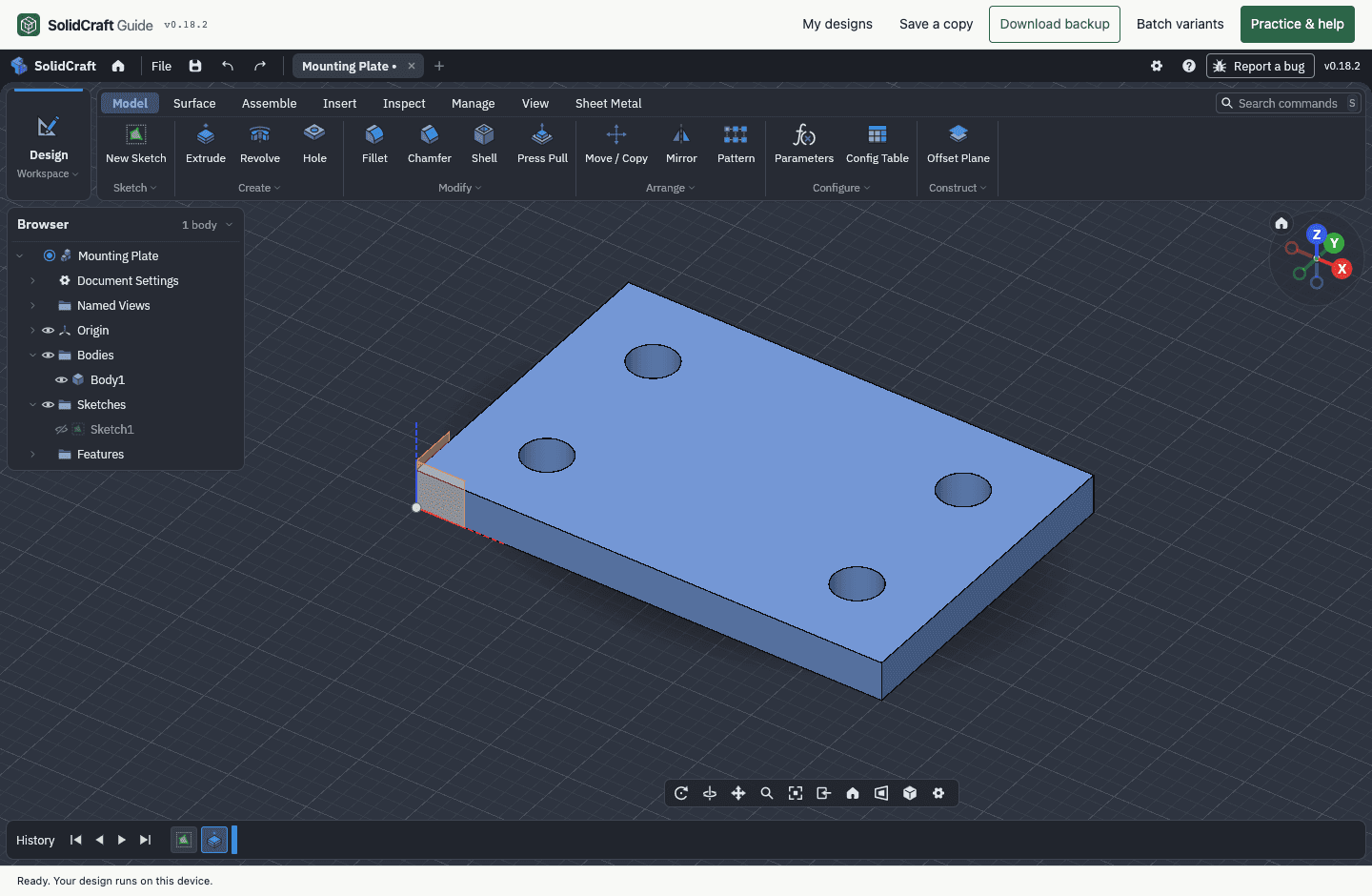

실제 편집기 화면v0.18.2
회원가입 없이 사용모델 계산은 내 기기에서수정 가능한 원본 백업
브라우저 작업 공간
SolidCraft 온라인은 어떤 도구인가요?
SolidCraft 온라인은 무료 오픈소스 파라메트릭 3D CAD를 브라우저에서 실행하는 작업 공간입니다. 데스크톱 앱을 설치하지 않고 치수가 있는 스케치와 솔리드 부품을 만들고 제작 이력을 수정할 수 있습니다. 이 페이지에는 커뮤니티 운영 편집기, 수정 가능한 예제 두 개와 저장 안내가 있습니다.
스케치에서 솔리드로 만드는 과정을 배우는 학생, 작은 부품을 시험하는 메이커, 설치 전 SolidCraft를 살펴보려는 분에게 적합합니다. 독립적인 커뮤니티 서비스이며 소프트웨어 개발, 소스 코드와 라이선스는 원래 프로젝트에서 관리합니다. 가이드 소개
- 작업 공간 버전
- v0.18.2
- 소프트웨어 라이선스
- MIT / Apache-2.0
- 계정 필요 여부
- 없음 · 무료 사용
- 모델 저장 위치
- 클라우드에 저장
스케치에서 솔리드로
SolidCraft 온라인으로 무엇을 할 수 있나요?
치수와 구속조건으로 스케치 그리기
평면에 사각형이나 원을 그리고 치수를 지정하세요. 수평, 같은 길이 등의 구속조건으로 도형 사이의 관계를 정하면 치수를 바꿔도 스케치가 의도대로 움직입니다. 스페이서나 장착판처럼 정확한 치수가 필요한 부품에 유용합니다.
스케치와 구속조건 공식 문서브라우저에서 파라메트릭 3D 모델 수정하기
닫힌 스케치를 돌출해 솔리드를 만들고 피처 타임라인에서 제작 순서를 확인하세요. 파라메트릭 모델링은 치수와 작업 단계를 수정할 수 있습니다. 아래 블록 예제에서 너비 하나를 바꾸고 다시 생성된 부품을 비교해 보세요.
솔리드 모델링 공식 문서3D 프린팅용 간단한 부품 설계하기
스페이서, 브래킷이나 작은 시제품을 설계한 뒤 STL로 내보내 슬라이서에서 여세요. 단위, 벽 두께, 간극과 출력 방향을 확인하세요. STL에는 스케치 치수와 피처 이력이 남지 않으므로 수정 가능한 원본 파일도 보관하세요.
가져오기 및 내보내기 공식 문서작은 부품으로 익히는 전체 과정
직접 수정해 보는 SolidCraft 예제
01
02프로파일 / 원 / 돌출
장착판: 구멍 네 개가 있는 스케치 살펴보기
60 × 40 × 5 mm · Ø6 mm
관통 구멍 네 개가 있는 판입니다. 스케치와 피처 이력을 살펴보며 프로파일과 돌출의 관계를 익혀 보세요.
이렇게 해 보세요: 스케치의 사각형 안에서 지름 Ø6 mm 원 네 개를 찾으세요. 완성된 솔리드와 비교해 내부 윤곽이 어떻게 관통 구멍이 되는지 확인하세요.
확인된 부피 ≈11,434.61 mm³
각 실습은 새 도면으로 열립니다. 기존 모델이 있으면 교체 전에 저장 여부를 묻습니다. 장착판 부피는 브라우저에서 측정한 근삿값입니다.
만들고, 바꾸고, 이어서 작업하기
SolidCraft 온라인 사용 순서
PC 브라우저와 마우스로 시작하세요. 블록 예제로 모델 열기, 치수 변경, 수정 가능한 파일 저장까지 짧게 익힐 수 있습니다. 내 부품을 만들기 전에 아래 세 단계를 따라 해 보세요.
- 01
빈 도면이나 실습 모델 열기
새 도면을 시작하거나 위의 블록 예제를 여세요. 첫 앱 다운로드와 모델 로딩이 끝날 때까지 기다리세요. .solidcraft 파일을 직접 열거나 내 도면에서 브라우저에 저장한 사본을 선택할 수도 있습니다.
- 02
스케치를 수정하고 부품 다시 생성하기
실습 패널에서 너비를 40 mm에서 50 mm로 바꾸고 적용하세요. 넓어진 솔리드와 타임라인을 확인한 뒤 실행 취소와 다시 실행을 해 보세요. 직접 만들 때는 평면에 닫힌 스케치를 그리고 치수를 지정한 후 돌출합니다.
- 03
브라우저에 저장하고 백업 다운로드
다음 방문을 위해 브라우저에 사본을 저장하세요. 파일 도구로 .solidcraft 백업을 다운로드하고 다시 열어 부품과 이력을 확인하세요. 다른 실습으로 바꾸기 전에는 저장, 버리기 또는 취소를 선택하세요.
온라인 CAD 모델 저장 및 내보내기
모델링과 로컬 저장은 브라우저에서 실행됩니다. 로그인한 뒤 클라우드에 저장을 선택하면 비공개 원본 스냅샷을 업로드합니다. 다른 기기에서는 내 작업 공간에 로그인해 프로젝트를 여세요. 변경 사항은 매번 수동으로 저장해야 하며 동시에 수정하면 버전 충돌이 생길 수 있습니다. 브라우저 데이터를 지우기 전에 원본 백업을 다운로드하세요.
| 형식 | 용도 | 알아둘 점 |
|---|---|---|
| 브라우저에 저장 | 같은 브라우저 프로필과 작업 공간에서 이어서 작업합니다. | 사이트의 로컬 저장소를 사용합니다. 사이트 데이터를 삭제하면 사라질 수 있으며 클라우드 동기화가 아닙니다. |
| .solidcraft | 수정 가능한 백업을 보관하거나 다른 기기로 옮깁니다. | 모델링 이력이 포함된 원본 설계입니다. 다운로드한 파일을 다시 열어 확인하세요. |
| STEP | 다른 CAD 도구와 솔리드 형상을 주고받습니다. | 형상 교환용 파일이며 SolidCraft의 원래 피처 이력은 포함하지 않습니다. |
| STL | 메시를 별도의 3D 프린팅 슬라이서로 보냅니다. | 받는 프로그램에서 크기를 확인하세요. 나중에 수정하려면 원본 파일도 보관하세요. |
편집기의 파일 도구로 다운로드하거나 내보내세요. 브라우저에서 나중에 저장해도 이미 다운로드한 파일은 바뀌지 않습니다. 전달할 때는 최신 사본을 내려받고 받는 프로그램에서 치수를 확인하세요. 공식 파일 형식 문서
이 작업 공간은 원본 파일 형식 28을 사용합니다. 이전 설계는 열 수 있지만 여기서 저장한 파일은 SolidCraft v0.16.x 이하에서 열리지 않습니다. 업그레이드 전 원본을 보관하세요.
로컬 저장소와 방문 통계 안내작업 환경 선택
SolidCraft 온라인과 데스크톱, 무엇을 쓸까요?
설치 없이 파라메트릭 CAD를 체험하거나 예제를 따라 하려면 온라인 버전이 편리합니다. 로컬 폴더와 데스크톱 연동이 필요하면 설치형 앱을 선택하세요. 수정 가능한 설계는 호환되는 원본 파일로 주고받으세요.
| 작업 방식 | SolidCraft Online | SolidCraft 데스크톱 |
|---|---|---|
| 시작하기 | 설치나 회원가입 없이 작업 공간을 엽니다. | Windows, macOS 또는 Linux용 공식 앱을 설치합니다. |
| 파일과 백업 | 브라우저에 저장하고 원본 백업을 다운로드합니다. | 내 컴퓨터의 폴더에서 원본 파일을 열고 저장합니다. |
| 주요 용도 | CAD 체험, 튜토리얼 학습, 작은 실습 부품 수정. | 로컬 프로젝트 폴더와 데스크톱 연동 도구 사용. |
| AI 및 자동화 | 직접 모델링하는 편집기이며 호스팅 AI 채팅이나 MCP 연결은 포함하지 않습니다. | 호환되는 AI 클라이언트를 별도로 설정해 MCP를 사용합니다. |
실행 전 확인
브라우저 요구사항과 문제 해결
그래픽 지원, 브라우저 저장소와 모델 크기에 따라 사용 경험이 달라집니다. 내 프로젝트를 옮기기 전에 작은 실습 모델로 기기 호환성을 확인하세요.
PC 브라우저와 모바일 사용
최신 PC용 Chrome이나 Edge에서 하드웨어 가속과 마우스를 사용하세요. WebGPU 또는 WebGL2 지원 여부는 브라우저, GPU와 드라이버에 따라 달라집니다. 설명은 휴대전화에서도 볼 수 있지만 정밀한 모델링에는 PC를 권장합니다.
첫 실행과 오프라인 사용
처음에는 앱을 다운로드하므로 인터넷이 필요합니다. 앱 파일이 정상적으로 캐시되면 같은 기기에서 오프라인으로 다시 열 수 있습니다. 브라우저 정리 시 캐시와 모델이 삭제될 수 있으니 오프라인 실행을 직접 확인하고 원본 백업을 보관하세요.
온라인 CAD가 실행되지 않으면 어떻게 하나요?
- 첫 다운로드가 끝날 때까지 기다리고 브라우저의 하드웨어 가속을 켜세요.
- WebGPU 실행에 실패하면 WebGL2 실행 링크로 다른 렌더러를 사용해 보세요.
- 계속 실행되지 않으면 데스크톱 설치 안내를 확인하세요.
자주 묻는 질문
SolidCraft 온라인 자주 묻는 질문
SolidCraft 온라인은 무료 오픈소스인가요?
네. MIT 또는 Apache-2.0 라이선스 중 선택할 수 있는 SolidCraft 웹 앱을 무료로 제공합니다. 대화형 CAD 도구를 사용하는 데 구독이나 유료 AI API는 필요하지 않습니다.
설치하거나 회원가입을 해야 하나요?
설치와 회원가입 없이 실행 링크로 편집기를 열 수 있습니다. CAD 앱은 처음 실행할 때 다운로드하며 이 안내 페이지만 읽으면 엔진을 불러오지 않습니다. 이후에는 브라우저가 보관한 캐시를 사용할 수 있습니다.
데스크톱의 .solidcraft 파일을 온라인에서 열 수 있나요?
현재 버전이 지원하는 원본 파일이라면 열 수 있습니다. 이 작업 공간은 파일 형식 28을 사용하므로 여기서 저장한 파일은 SolidCraft v0.16.x 이하에서 열 수 없습니다. 업그레이드 전 원본을 따로 보관하세요.
STL과 STEP 파일도 사용할 수 있나요?
공식 문서는 STEP 가져오기·내보내기와 3D 프린팅용 STL 내보내기를 안내합니다. 현재 편집기에서 제공하는 옵션을 확인하세요. 교환 파일에는 원래 파라메트릭 이력이 남지 않으므로 .solidcraft 백업도 보관하세요.
모델이 서버에 업로드되거나 공개되나요?
모델링과 로컬 저장은 브라우저에서 실행됩니다. 로그인한 뒤 클라우드에 저장을 선택하면 비공개 원본 스냅샷을 업로드합니다. 다른 기기에서는 내 작업 공간에 로그인해 프로젝트를 여세요. 변경 사항은 매번 수동으로 저장해야 하며 동시에 수정하면 버전 충돌이 생길 수 있습니다. 브라우저 데이터를 지우기 전에 원본 백업을 다운로드하세요.
온라인 편집기에 AI 채팅이나 MCP가 있나요?
이 작업 공간은 직접 사용하는 CAD 도구와 실습 예제를 제공합니다. AI 클라이언트와 MCP를 연결하려면 데스크톱 설정 가이드에 따라 별도로 구성하세요. SolidCraft MCP 설정 가이드
다른 기기에서 이어서 작업하려면 어떻게 하나요?
모델링과 로컬 저장은 브라우저에서 실행됩니다. 로그인한 뒤 클라우드에 저장을 선택하면 비공개 원본 스냅샷을 업로드합니다. 다른 기기에서는 내 작업 공간에 로그인해 프로젝트를 여세요. 변경 사항은 매번 수동으로 저장해야 하며 동시에 수정하면 버전 충돌이 생길 수 있습니다. 브라우저 데이터를 지우기 전에 원본 백업을 다운로드하세요.
