Projekt do druku 3D

CAD W PRAKTYCE / 03

Od modelu w przeglądarce do STL sprawdzonego w slicerze

Zaprojektuj płytkę 60 × 40 × 5 mm z czterema otworami Ø6. Eksportuj STL, sprawdź skalę i siatkę oraz przejrzyj warstwy przed drukiem.

Krótka odpowiedź

Zacznij od zwymiarowanego modelu, zachowaj źródło i eksportuj STL. Potem sprawdź skalę, siatkę, luzy i orientację w slicerze. W ćwiczeniu płytka 60 × 40 × 5 mm ma cztery otwory Ø6 mm; test cyfrowy nie potwierdza pasowania ani wytrzymałości wydruku.

01STL nie zapisuje jednostki; po imporcie sprawdź wymiary.

02Luz zależy od drukarki, materiału i orientacji; wykonaj fizyczną próbę.

03Otwórz plik źródłowy i obejrzyj warstwy przed drukiem.

Autorami są opiekunowie solidcraft.online, który prowadzi edytor społeczności i opcjonalne usługi chmurowe. Niezależnie od twórców projektu źródłowego SolidCraft. O poradniku i jego zakresie.

Określ część przed szkicowaniem

Płytka ma 60 × 40 mm, grubość 5 mm i cztery otwory przelotowe 6 mm. Przed szkicem ustal początek układu, środki i jednostki. Nominalna średnica nie gwarantuje przejścia śruby po wydruku; luz ustal próbą swojego procesu.

Narysuj prostokąt i cztery okręgi

Na płaszczyźnie XY narysuj kontur zewnętrzny i cztery okręgi. Zwymiaruj średnice i położenie środków względem stabilnych odniesień; sprawdź symetrię i odstępy od krawędzi. Zamknięte profile wewnętrzne tworzą otwory przy wyciągnięciu właściwego profilu.

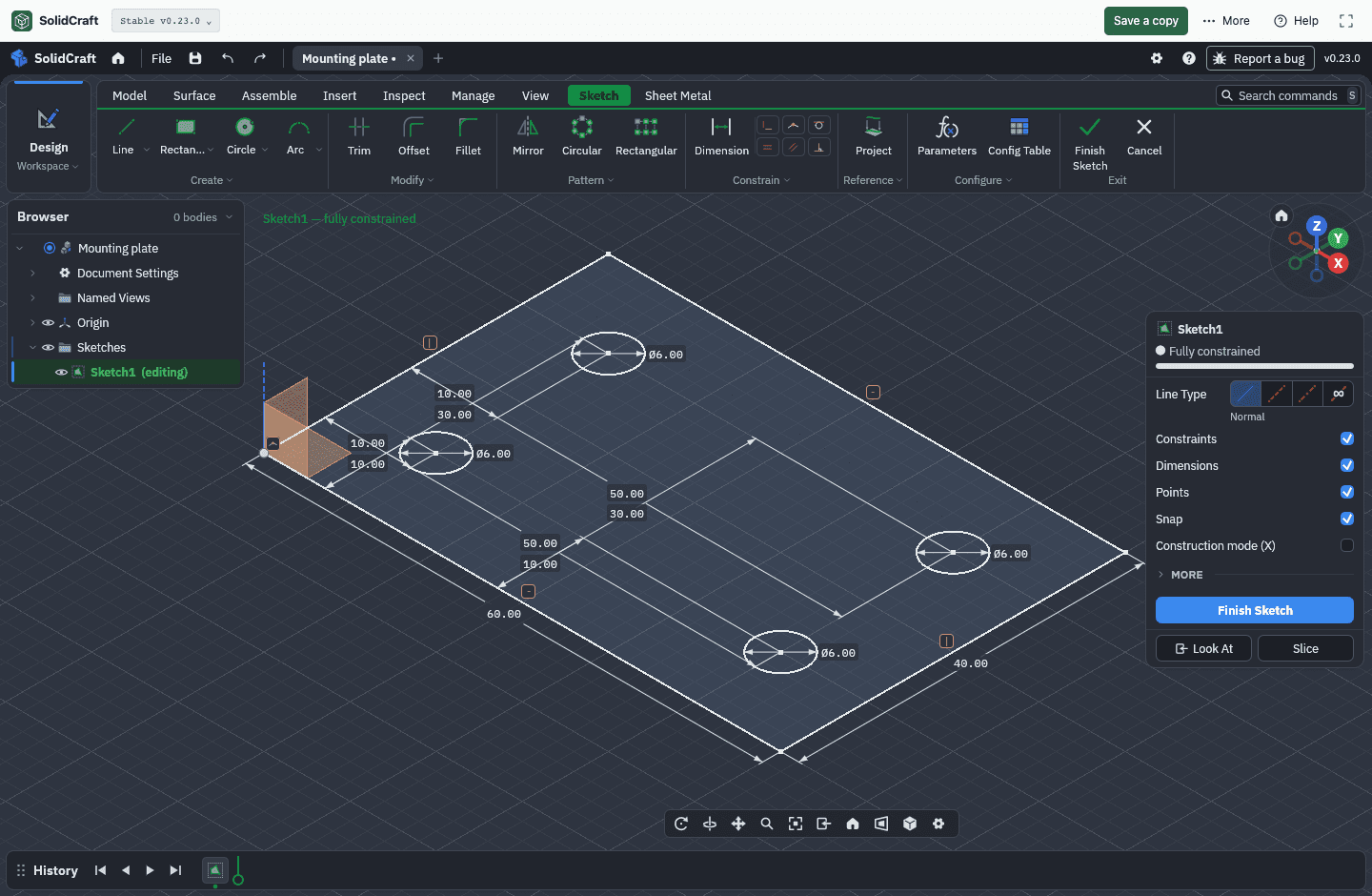

Szkic płytki z czterema okręgami 6 mm
Sprawdź profil zewnętrzny i cztery wewnętrzne przed zakończeniem szkicu. Zobacz pełny rozmiar ↗

[sketching][controls]

Wyciągnij i zachowaj źródło

Użyj Extrude na 5 mm i sprawdź jedną bryłę z czterema otworami przez całą grubość. Zapisz .solidcraft, pobierz i otwórz ponownie. Sprawdź geometrię i wymiary; sam wygląd nie wystarcza.

Bryłowa płytka z czterema otworami przelotowymi w SolidCraft
Rzeczywisty model ćwiczenia, nie fotografia wykonanej części. Zobacz pełny rozmiar ↗

[files]

Eksportuj STL i sprawdź skalę

Eksportuj STL narzędziami plikowymi i importuj w slicerze jako milimetry. Format zapisuje trójkąty, nie jednostkę ani historię. Sprawdź 60 × 40 × 5 mm w programie docelowym. Skontroluj zamknięcie siatki, kierunek ścian i otwory; zapisuj poprawki zamiast bez sprawdzenia akceptować automatyczną naprawę.

[files][stl][stlUnits]

Obejrzyj warstwy, orientację i luzy

W slicerze wybierz właściwy profil drukarki i materiału. Sprawdź pierwszą warstwę, obrysy, cienkie ścianki, mosty i potrzebę podpór. Obraz warstw dokumentuje tylko cyfrowy test przykładu, nie jest uniwersalnym profilem. Dla zastosowań mechanicznych wykonaj fizyczny test pasowania i wytrzymałości.

Warstwa płytki z czterema otworami w slicerze
Cyfrowa kontrola warstwy; nie wynik fizycznego wydruku. Zobacz pełny rozmiar ↗

[prusa]

Zachowaj edytowalny oryginał

Pliki do ćwiczenia

Edytowalny model płytkiPlik źródłowy do kontroli wymiarów i historii.STL ćwiczeniaImportuj jako milimetry i sprawdź w slicerze.Zapis konstrukcjiEtapy i pomiary przykładu.Weryfikacja siatkiWyniki cyfrowe i zakres testów.

Częste pytania

Zanim przejdziesz dalej

Czy mogę drukować bezpośrednio z CAD?

Opisany proces eksportuje STL i używa osobnego slicera do instrukcji drukarki. CAD nie dostarcza tu uniwersalnego G-code.

Jaki luz zastosować w otworach?

Nie ma uniwersalnej wartości. Drukarka, materiał, orientacja i kalibracja zmieniają wynik. Przed częścią końcową wykonaj próbkę ze znanymi wymiarami.

Twierdzenia ze źródłami

Źródła i weryfikacja

Źródła sprawdzono 27 października 2026. Opisy produktów oparto na dokumentacji oficjalnej; własne testy dotyczą tylko opisanych przykładów SolidCraft. Warunki planów i działanie mogą się zmieniać.

  1. SolidCraft v0.23.0: szkice, wiązania i wymiary ↗Oficjalne źródło · sprawdzono 27 października 2026
  2. SolidCraft v0.23.0: pliki źródłowe, przeglądarka i eksport ↗Oficjalne źródło · sprawdzono 27 października 2026
  3. SolidCraft v0.23.0: protokół sterowania edytorem ↗Oficjalne źródło · sprawdzono 27 października 2026
  4. Library of Congress: format STL i ograniczenia ↗Oficjalne źródło · sprawdzono 27 października 2026
  5. Autodesk: STL bez jednostek i błędna skala ↗Oficjalne źródło · sprawdzono 27 października 2026
  6. PrusaSlicer 2.9.6: oficjalne wydanie i kod ↗Oficjalne źródło · sprawdzono 27 października 2026

Model, eksport STL, kontrola siatki i przygotowanie warstw mają zapisy dla tego przykładu SolidCraft v0.23.0. Nie wykonano wydruku fizycznego, próby obciążenia ani certyfikacji produkcji.
