Kostenloses CAD im Browser: Welches Werkzeug passt zu deinem Bauteil?

Was soll das kostenlose CAD tatsächlich leisten?

Eine Halterung mit festen Bohrungsabständen stellt andere Anforderungen als ein Raumkonzept. Bei mechanischen Teilen zählen nachvollziehbare Maße und Beziehungen: Ändert sich die Breite, soll die Dicke gleich bleiben. Ein optisch ähnliches Ergebnis sagt noch nichts darüber aus, wie gut sich die Konstruktion später ändern lässt.

Schreibe deshalb zuerst den nächsten Schritt auf: ein Maß ändern, einen Entwurf gemeinsam bearbeiten oder eine Datei im Slicer öffnen. Diese Anforderung lässt sich ausprobieren. Ein pauschaler Punktesieger würde dagegen Präzision, Zugangsbedingungen und Arbeitsweise vermischen.

[online][onshape][tinkercad][sketchup][freecad]

„Privat nutzen“ heißt nicht automatisch „vertraulich speichern“

Im Deutschen kann „privat“ sowohl nicht gewerblich als auch nicht öffentlich bedeuten. Bei einer CAD-Auswahl musst du beides getrennt prüfen. Onshape Free erlaubt nicht kommerzielle Nutzung, speichert Dokumente aber öffentlich. Ein persönlicher Entwurf ist dort also nicht allein deshalb vertraulich, weil du kein Geld damit verdienst.

SketchUp Free ist ebenfalls nicht für kommerzielle Nutzung vorgesehen. Die offizielle Beschreibung nennt 10 GB Trimble-Connect-Speicher. Übertrage weder Exportfunktionen noch Nutzungsrechte eines bezahlten Angebots auf diesen Tarif. Besondere Bildungsprogramme sind jeweils eigene Angebote.

Tinkercad beschreibt sich als kostenlose Webanwendung für 3D-Design, Elektronik und Programmierung. Codeblocks ermöglicht rechnergestützte Entwürfe mit Codeblöcken. „Keine parametrischen Möglichkeiten“ wäre daher zu pauschal. Ein aktuelles Benutzerkonto und seine Exportdialoge haben wir hier nicht selbst geprüft; zu Standardfreigaben geben wir keine ungetestete Zusage.

[onshape][sketchup][tinkercad][codeblocks]

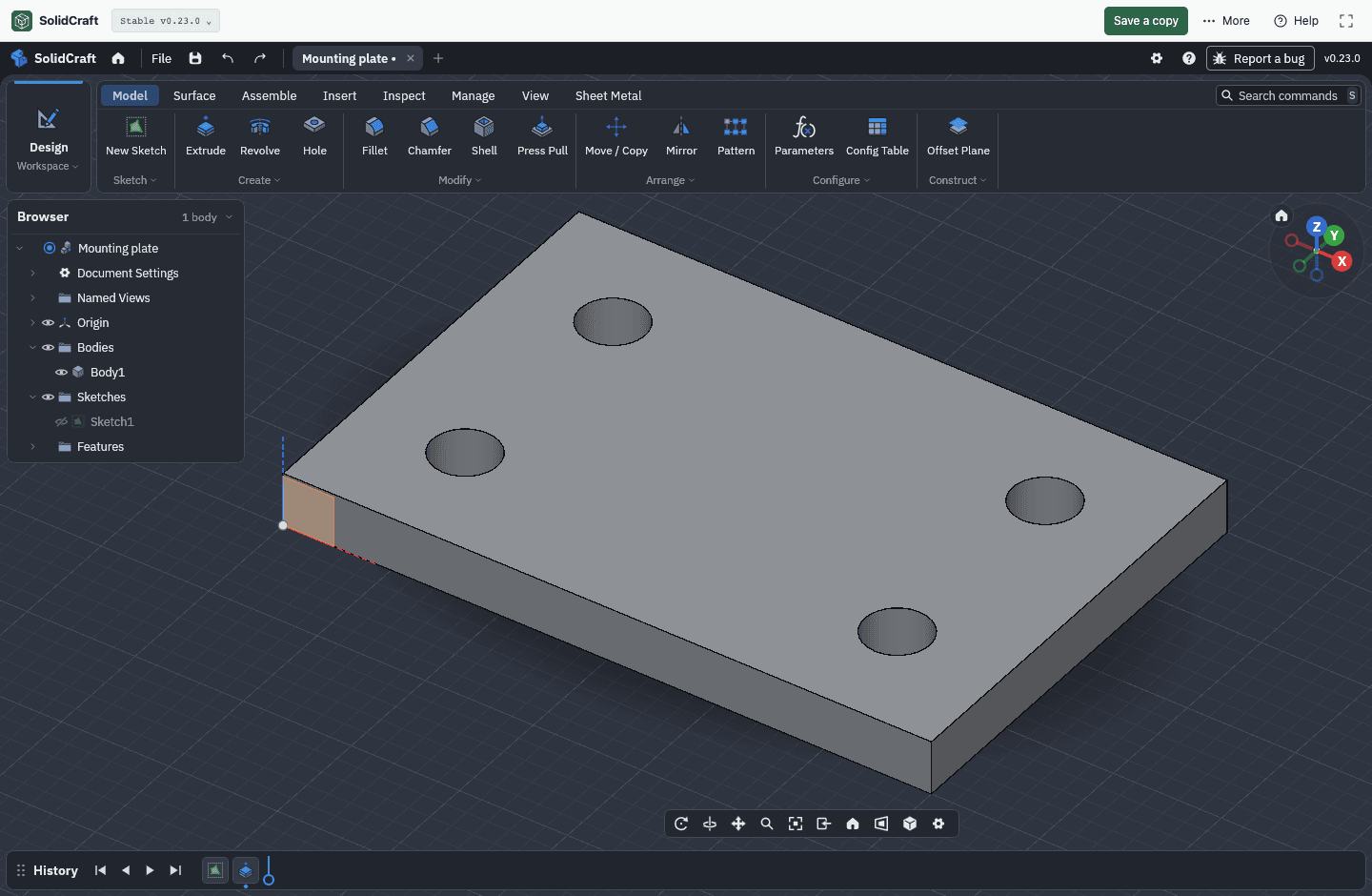

SolidCraft: erst ein kleines Bauteil vollständig durchspielen

Der lokale Editor läuft auf deinem Gerät und verlangt für Modellieren und Herunterladen kein Konto. Als Kontrollfall haben wir einen Quader von 40 × 30 × 10 mm konstruiert. Nach der Änderung der Skizzenbreite auf 50 mm betrug das Volumen 15.000 statt 12.000 mm³. Die heruntergeladene native Datei ließ sich erneut öffnen und weiter verändern.

Eine optionale Cloud-Ablage ist ein zusätzlicher Vorgang. Das aktuelle kostenlose Angebot nennt drei private Projekte und 128 MiB. Im Editor wird manuell in die Cloud gespeichert. Eine Browserkopie, eine heruntergeladene Datei und ein Cloud-Stand sind deshalb keine gleichwertigen Formen automatischer Synchronisierung.

• SolidCraft ohne Anmeldung ausprobieren
• Aktuelle Cloud- und Batch-Kontingente nachsehen

[online][pricing][files]

Kannst du dein Ergebnis auch morgen noch bearbeiten?

Behalte das native Original, wenn Skizzen und Feature-Historie wichtig sind. STL beschreibt eine Oberfläche aus Dreiecken und ist für viele Slicer geeignet. STEP dient dem Austausch von CAD-Geometrie. Aus der Unterstützung eines Austauschformats folgt jedoch nicht, dass ein anderes Programm die ursprüngliche Konstruktionshistorie zurückgewinnt.

SolidCraft dokumentiert STL- und STEP-Export, ebenso nennt die Onshape-Hilfe beide Formate. Unsere Beispielprüfung umfasst native SolidCraft-Dateien und STL; einen STEP-Rundlauf haben wir dafür nicht durchgeführt. Die aktuelle SketchUp-Web-Tabelle nennt im Free-Tarif STL/PDF. Der Download des nativen SketchUp-Modells ist separat beschrieben.

FreeCAD ist eine freie parametrische Desktop-Anwendung für Windows, macOS und Linux und unterstützt unter anderem STEP und STL. Es ist besonders dann einen Versuch wert, wenn du ohnehin lokal arbeiten möchtest. Eine Installation ist hier eine bewusste Entscheidung für einen anderen Ablauf, kein Beleg für bessere oder schlechtere Modellqualität.

[files][onshapeExport][sketchupFiles][freecad]

So entscheidest du mit einem nachvollziehbaren Versuch

1. Zugang prüfen: Sind Konto, Installation und öffentliche Dokumente für dein Vorhaben akzeptabel?
2. Eine typische Geometrie bauen: etwa ein Rechteck mit Loch und eindeutigen Maßen.
3. Ein Maß ändern und prüfen, welche Beziehungen erhalten bleiben.
4. Natives Original sichern und zusätzlich das benötigte Austauschformat exportieren.
5. Beide Dateien im passenden Programm öffnen und Maße sowie Bearbeitbarkeit kontrollieren.

Wir betreiben selbst den hier genannten SolidCraft-Editor und die optionalen Dienste. Die Empfehlungen sind damit offen ausgewiesene Einschätzungen eines beteiligten Anbieters. Es gibt keine erfundenen Geschwindigkeitsranglisten und keinen Anspruch, alle fünf Werkzeuge unter gleichen Bedingungen praktisch getestet zu haben.

• Eine vollständig bestimmte Skizze im Browser konstruieren
• Eine Montageplatte als STL ausgeben und prüfen
• SolidCraft und FreeCAD genauer vergleichen
