Testes de encaixe para impressão 3D
Varie largura, profundidade ou folga mantendo as outras medidas conforme o modelo. Confira e fatie cada STL.
CAD PARAMÉTRICO / EXPORTAÇÃO EM LOTE
Exporte STL e STEP em lote. Um modelo, vários tamanhos.
Use uma tabela de medidas ou CSV para gerar variações de uma peça. Baixe STL para impressão 3D, STEP para outros programas CAD e os arquivos originais editáveis.
Começar lote grátisAté 3 variações por lote grátis, sem conta.
Use os modelos abaixo ou .solidcraft/JSON nativo paramétrico. STL e STEP não são aceitos como originais.
O modelo é processado no seu dispositivo
Escolha o modelo → Defina as medidas → Gere e baixe
- Modelo
- Medidas
- Exportação
Comece por uma peça útil
Escolha um modelo, informe as medidas e confira a prévia. Exporte até 3 tamanhos grátis.
Escolha o modelo
Arraste seu modelo para cá.solidcraft ou JSON nativo · até 16 MB
Arquivos aceitos
O modelo precisa ter parâmetros editáveis. STL e STEP não preservam as cotas e o histórico de modelagem originais.
Tabela de medidas
Leia um modelo para exibir a tabela de medidas.
Gere e baixe
GRÁTIS · ATÉ 3 VARIAÇÕES
CAD PARAMÉTRICO / EXPORTAÇÃO EM LOTE
Uma peça, uma tabela, vários tamanhos.
Para testar encaixes ou criar uma família de peças, varie as cotas em vez de repetir a modelagem. Cada linha reconstrói o original SolidCraft com os parâmetros escolhidos. As demais medidas seguem as restrições do modelo; não é uma ampliação proporcional da malha.
Como exportar vários STL e STEP
Abra um original paramétrico
Escolha .solidcraft, JSON nativo ou o bloco de exemplo. Leia os parâmetros para abrir a prévia em outra janela. Permita pop-ups; o modelo permanece no dispositivo.
Informe medidas ou importe CSV
Selecione parâmetros numéricos. Dê um nome único a cada variação e informe as medidas. Use a unidade original ou indique 50 mm, 2 in etc.
Gere e baixe um ZIP
Escolha STL, STEP e/ou originais. Cada linha é calculada separadamente. O ZIP reúne arquivos válidos, relatório CSV e manifesto. Confira a geometria antes de usar.
Do CSV ao CAD: três tamanhos de bloco

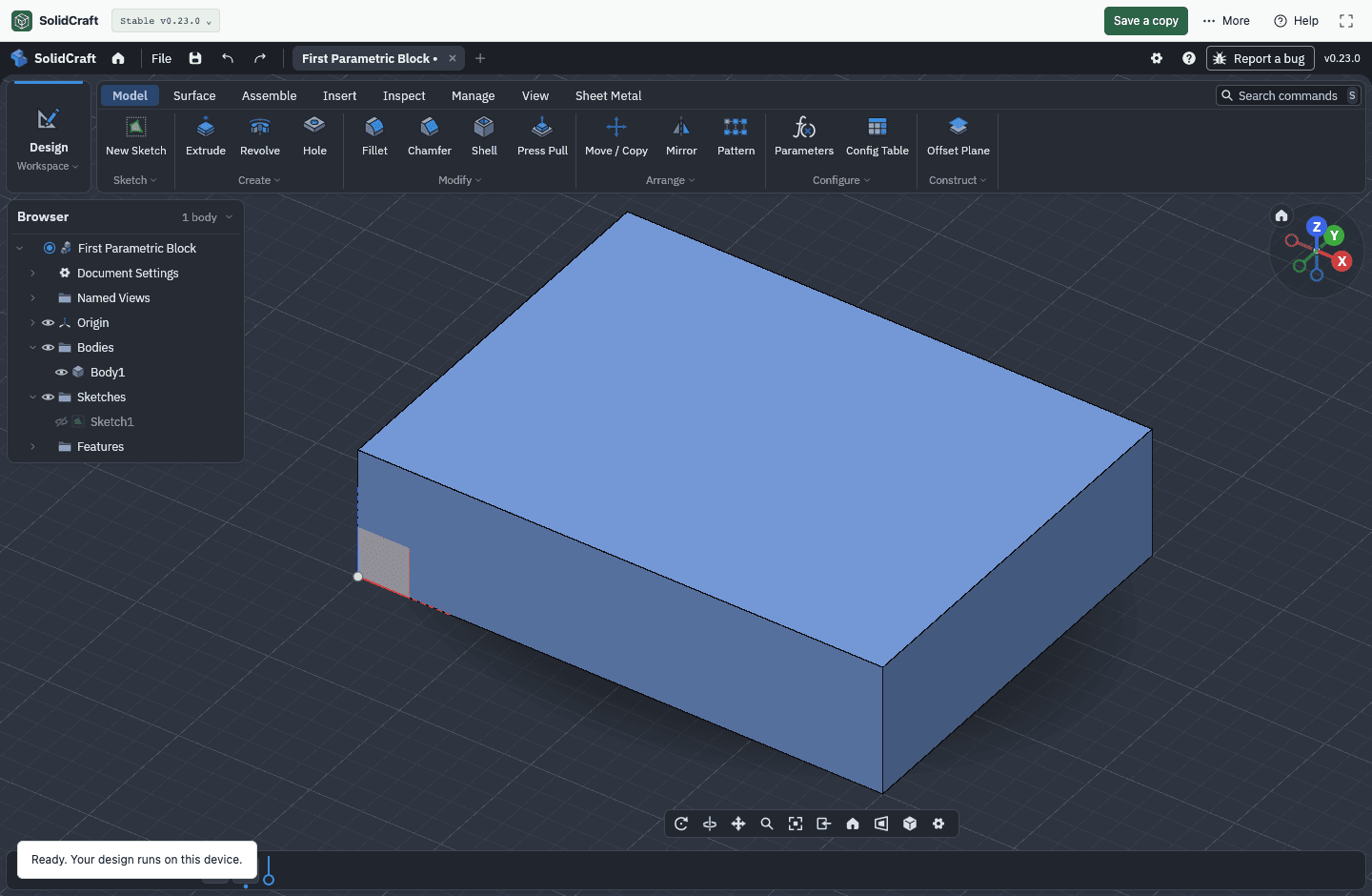

Baixe o modelo e o CSV para testar. O original mede 40 × 30 × 10 mm: d1 é largura, d2 é profundidade e d3 é altura da extrusão. Outros modelos podem usar nomes diferentes.
| Variação | Largura · d1 | Profundidade · d2 | Altura · d3 |
|---|---|---|---|
| small | 60 mm | 35 mm | 5 mm |
| medium | 70 mm | 40 mm | 6 mm |
| large | 80 mm | 45 mm | 8 mm |
Com três formatos e três linhas válidas, o ZIP contém 9 modelos, batch-report.csv e manifest.json. As três variações ficam no limite gratuito.
Uma tabela de medidas, não de geometria
A primeira coluna deve ser variant; os demais cabeçalhos devem coincidir com os parâmetros. Cada linha é uma variação completa, não uma combinação automática. No Excel, exporte CSV separado por vírgulas, não ponto e vírgula. Use ponto decimal: 12.5 mm. Não traduza variant, d1 ou outros nomes técnicos.
variant,d1,d2,d3
small,60 mm,35 mm,5 mm
medium,70 mm,40 mm,6 mm
large,80 mm,45 mm,8 mmSTL, STEP ou original: qual exportar?
| Formato | Uso recomendado | O que preserva |
|---|---|---|
| STL | Enviar cada variação a um fatiador de impressão 3D. | Malha triangular; não guarda cotas nem histórico editável. |
| STEP | Trocar sólidos com outro programa CAD. | Geometria sólida; não transfere parâmetros nem histórico nativo. |
| .solidcraft | Reabrir e editar a variação no SolidCraft. | Projeto nativo editável com os parâmetros da variação. |
Gera arquivos de um original paramétrico. Não converte STL em STEP, não recupera cotas de malha nem gera G-code. Confira unidades, encaixe e impressão no software seguinte.
Onde as variações economizam trabalho
Famílias de peças
Crie tamanhos de espaçadores, suportes ou placas do seu modelo. Nomes de linha ligam cada arquivo às medidas pretendidas.
CAD orientado por planilha
Mantenha uma tabela CSV reutilizável e importe na próxima execução, sem repetir cada edição e exportação.
Dúvidas sobre exportação CAD em lote
Quais modelos posso usar?
Use .solidcraft ou JSON nativo com parâmetros numéricos e um sólido válido. Comece por uma peça paramétrica simples.
O modelo é enviado para um servidor?
O modelo passa diretamente entre suas abas e é calculado no navegador. Lotes pagos enviam apenas a impressão digital do modelo e contagens de linhas e resultados para controlar créditos, sem enviar o modelo nem a tabela de medidas.
E se uma medida não funcionar?
Cada linha é reconstruída e verificada separadamente. Falhas aparecem no relatório; os arquivos válidos ficam no ZIP. Confira tudo antes de imprimir ou fabricar.
O que está incluído no lote pago?
1 crédito permite até 20 variações nos formatos escolhidos, com relatório CSV e manifesto no ZIP. Modelagem comum, salvamento local e exportação individual continuam gratuitos.
Como gerar vários STL com medidas diferentes?
Abra o modelo paramétrico, escolha as cotas e crie uma linha por tamanho ou importe CSV. Selecione STL e gere o lote. Cada linha válida terá seu próprio STL; STEP e arquivos nativos são opcionais.
Posso começar por STL, STEP, Fusion ou OpenSCAD?
Não. O lote lê .solidcraft e JSON nativo com parâmetros numéricos existentes. STL e STEP são saídas. Não importa originais de Fusion, SOLIDWORKS ou OpenSCAD nem recupera histórico editável de malhas ou STEP.
É grátis? Preciso de conta?
Até 3 variações por lote são grátis, sem conta, incluindo STL, STEP e originais. De 4 a 20, entre na conta e use 1 crédito. A disponibilidade de compra aparece no painel.
Qual a diferença para redimensionar um STL?
Escalar um STL altera também furos e espessuras. A variação paramétrica muda apenas os parâmetros selecionados e reconstrói a peça conforme suas restrições. Assim, é possível alterar a largura mantendo a altura quando o modelo permite.
