Prove di misura e accoppiamento per la stampa 3D
Confronta larghezze, profondità o giochi diversi partendo dallo stesso progetto. Varia solo i parametri necessari, poi controlla e prepara ogni STL nello slicer prima di stampare.
CAD PARAMETRICO / VARIANTI DIMENSIONALI
Esporta STL e STEP in serie da un unico modello CAD.
Crea più misure dello stesso componente partendo da una tabella di quote o da un CSV. Scarica insieme gli STL per la stampa 3D, gli STEP per lo scambio CAD e i file nativi modificabili.
Genera gratis le prime variantiFino a 3 varianti per generazione, gratis e senza account.
Serve un modello parametrico .solidcraft o un progetto JSON nativo. I file STL e STEP esistenti non possono essere usati come modello di partenza.
Il modello resta sul tuo dispositivo
Scegli il modello → Imposta le misure → Genera e scarica
- Modello
- Misure
- Esportazione
Scegli il modello
Trascina qui il modello.solidcraft o JSON nativo · massimo 16 MB
File supportati
Serve un modello nativo con parametri modificabili. I file STL e STEP non contengono le quote di modellazione originali.
Tabella delle misure
La tabella delle misure compare dopo la lettura del modello.
Genera e scarica
GRATIS · FINO A 3 VARIANTI
CAD PARAMETRICO / VARIANTI DIMENSIONALI
Un modello parametrico, un’intera famiglia di misure.
Se devi stampare lo stesso pezzo in più misure, cambiare ogni quota ed esportare a mano diventa ripetitivo. Lo strumento Varianti in serie ricostruisce un modello SolidCraft per ogni riga di una tabella dimensionale. Modifichi solo i parametri scelti, conservi il resto del progetto e scarichi insieme i risultati validi. È utile per famiglie di componenti e prove di accoppiamento nella stampa 3D: la geometria segue i parametri del modello, anziché scalare uniformemente una mesh esistente.
Come esportare file STL e STEP in serie
Apri un modello CAD parametrico
Scegli un file .solidcraft, un progetto JSON nativo o il blocco di esempio. La lettura dei parametri apre una finestra di anteprima separata: consenti i popup. Il modello viene elaborato sul tuo dispositivo.
Compila le quote o importa un CSV
Seleziona i parametri numerici da variare. Assegna un nome univoco a ogni variante e inserisci le quote, oppure importa una tabella CSV. I numeri usano l’unità del parametro; puoi anche scrivere 50 mm o 2 in. Usa il punto per i decimali, per esempio 12.5 mm.
Genera le varianti e scarica lo ZIP
Scegli STL, STEP, file nativi modificabili o tutti e tre i formati. Ogni riga viene ricostruita separatamente. Scarica i file validi con il rapporto CSV e l’elenco dei file; verifica la geometria prima dello slicing o del passaggio a un altro CAD.
Dal CSV al CAD: tre misure dallo stesso blocco

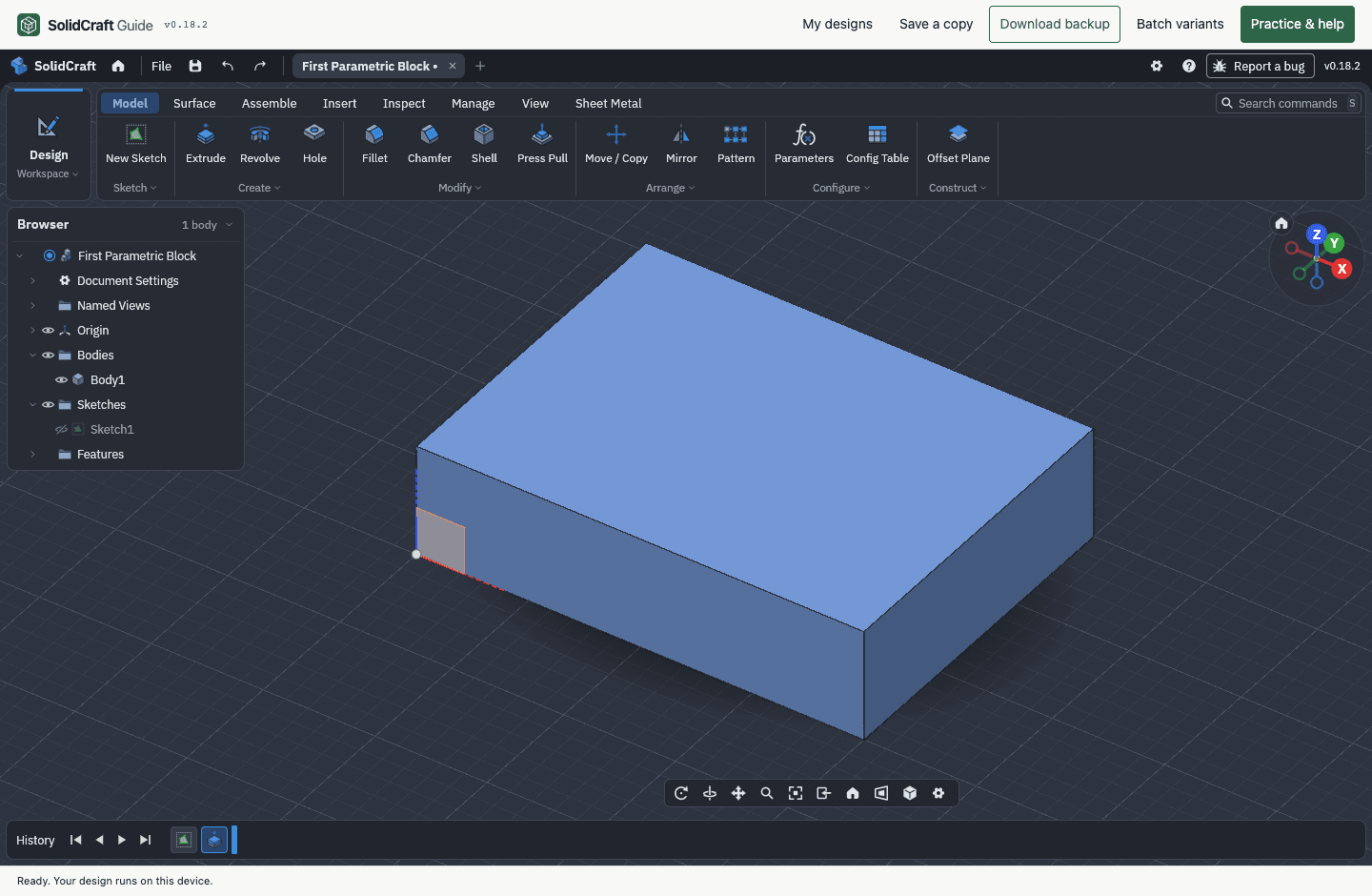

Prova il flusso completo con il modello e il CSV scaricabili. Il blocco di partenza misura 40 × 30 × 10 mm: d1 controlla la larghezza, d2 la profondità e d3 l’altezza di estrusione. Questi nomi appartengono all’esempio; il tuo modello può esporre parametri diversi.
| Variante | Larghezza · d1 | Profondità · d2 | Altezza · d3 |
|---|---|---|---|
| small | 60 mm | 35 mm | 5 mm |
| medium | 70 mm | 40 mm | 6 mm |
| large | 80 mm | 45 mm | 8 mm |
Se selezioni tutti e tre i formati e ogni riga riesce, ottieni 9 file di modello in un unico ZIP, più batch-report.csv e manifest.json. Le tre varianti rientrano nel limite gratuito.
Il CSV contiene le quote, non la geometria
La prima colonna si chiama variant; le altre intestazioni devono coincidere esattamente con i nomi dei parametri esistenti. Ogni riga definisce una misura completa: non genera automaticamente tutte le combinazioni. Prepara la tabella in un foglio di calcolo ed esportala come CSV con virgole tra le colonne e punti per i decimali. Alcune impostazioni italiane di Excel usano il punto e virgola: controlla il file prima di importarlo. I valori modificano un modello già esistente, non ne creano uno da zero.
variant,d1,d2,d3
small,60 mm,35 mm,5 mm
medium,70 mm,40 mm,6 mm
large,80 mm,45 mm,8 mmSTL, STEP o CAD modificabile: scegli cosa esportare
| Formato | A cosa serve | Cosa conserva |
|---|---|---|
| STL | Importare le varianti in uno slicer per la stampa 3D. | La mesh triangolare di ogni variante, senza quote modificabili né cronologia delle operazioni. |
| STEP | Scambiare la geometria solida con un altro programma CAD. | La geometria generata, senza tabella parametrica nativa né cronologia SolidCraft. |
| .solidcraft | Riaprire una variante in SolidCraft e continuare a modificarla. | Il progetto nativo modificabile con i valori dei parametri della variante. |
Lo strumento genera nuovi file da un modello parametrico nativo. Non converte STL in STEP, non recupera le quote da una mesh e non esporta G-code. Controlla unità, accoppiamenti e impostazioni di stampa nel software successivo.
Quando conviene generare varianti dimensionali
Famiglie di componenti parametrici
Prepara più misure di un distanziale, una staffa o una piastra dal tuo modello parametrico. I nomi delle righe permettono di associare ogni file alle quote previste.
Progettazione CAD da foglio di calcolo
Mantieni una tabella CSV di quote riutilizzabili. Alla generazione successiva importi le righe, evitando le stesse modifiche e le esportazioni una per una.
Esportazione CAD in serie: domande frequenti
Quali modelli posso usare?
Usa un modello nativo .solidcraft oppure un progetto nativo salvato in JSON, con parametri numerici esistenti e un solido valido. Per iniziare, scegli un componente parametrico semplice.
Il modello viene caricato su un server?
Il modello passa direttamente tra le tue schede ed è elaborato nel browser. Per gestire i crediti, le attività a pagamento inviano solo un’impronta del modello, il numero di righe e i conteggi dei risultati. Il server non riceve il modello né la tabella delle quote.
Cosa succede se una misura non funziona?
Ogni riga viene ricostruita e controllata separatamente. Le righe non riuscite compaiono nel rapporto; le varianti valide restano nello ZIP. Verifica i file prima della stampa o della produzione.
Cosa include una generazione a pagamento?
Un credito copre fino a 20 varianti nei formati scelti. Lo ZIP contiene anche un rapporto CSV e un elenco dei file. Modellazione ordinaria, salvataggio locale ed esportazione singola restano gratuiti.
Come genero più STL con dimensioni diverse?
Apri un modello parametrico nativo, seleziona le quote da variare e aggiungi una riga per ogni misura oppure importa un CSV. Scegli STL e avvia la generazione. Ogni riga valida produce un proprio STL nello ZIP; puoi includere anche STEP e file nativi.
Posso usare un modello STL, STEP, Fusion o OpenSCAD?
No. Lo strumento legge solo file .solidcraft e progetti JSON nativi con parametri numerici esistenti. Qui STL e STEP sono formati di esportazione. Non importa sorgenti Fusion, SolidWorks o OpenSCAD e non ricostruisce una cronologia modificabile da una mesh o da un solido STEP.
L’esportazione STL in serie è gratuita? Serve un account?
Puoi generare fino a 3 varianti per volta senza account, con esportazione STL, STEP e nativa. Per una serie più grande devi accedere e usare un credito, valido fino a 20 varianti. Il pannello di acquisto indica se i pacchetti sono attualmente disponibili.
Che differenza c’è tra una variante parametrica e il ridimensionamento di un STL?
Scalare uniformemente un STL cambia tutte le misure nello stesso rapporto, compresi fori e spessori. Le varianti parametriche modificano solo i parametri selezionati e ricostruiscono il progetto. Puoi, per esempio, cambiare la larghezza mantenendo l’altezza, se i vincoli del modello lo consentono.
